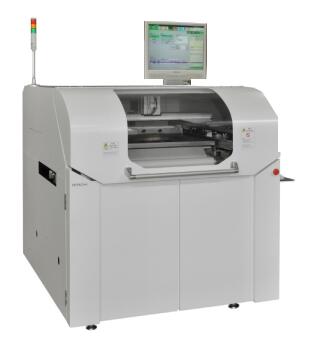

項目

單位

技術指標

備注

基板

尺寸

mm

 最大 460L×360W

 最小 50L×50W

 L：傳送方向

 W：印刷方向（刮刀運行方向）

厚度

mm

 最大 3.0

 最小 0.4

 傳送基板質量：最大0.5kg

 * 根據基板剛性的差異判斷是否需要使用

  真空吸附裝置

 網板尺寸

mm

 最大 750L×750W

 最小 650L×550W

 L：傳送方向

 W：印刷方向（刮刀運行方向）

 重復定位精度

μm

 ±15

 印刷周期

sec

 約7

 不包含印刷和離網時間

 工作節拍

sec

 約7秒+印刷時間

 印刷條件和Mark識別條件將影響工作節拍。

 * 在AIMECHATEC標準印刷條件下的測試結果

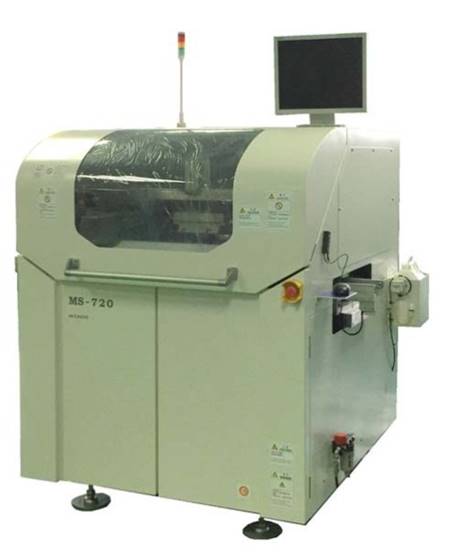

說明

單位

技術規格

備注

尺寸

長度

mm

 1，200（1430）

 （）中為包含傳送導軌的

 長度不包括信號燈、顯示

寬度

mm

 1，330

高度

mm

 1，500

 重量

Kg

 大約1，000

 傳送導軌高度

mm

 900（可在+30～-5之間調整）

 電源

 3相，AC 380V±5%，50Hz，3KVA

 推薦的接線端子：

 環舌形無焊接端子R3.5-5

 氣源

 氣壓：0.49Mpa ～ 0.69MPa

 推薦的軟管接頭：

 30SH（客戶提供）

 流量：100L/min（ANR）

 接頭：30P（Nitto Koki 高耦合器）

 油漆顏色

 AIMECHATEC標準色

項目

單位

技術規格

備注

 印刷模式

 刮刀向前向后交替式印刷

 網板尺寸

mm

 650L×550W×30H

 最大印刷面積

mm

 330L×250W

 最小印刷面積

mm

 50L×50W

 印刷行程

mm

 最大545（增量0.1mm）

 數字設置

 印刷驅動

 交流伺服電機

 印刷速度

mm/s

 5～200（增量1mm/s）

 印刷壓力

MPa

 0.09至0.35 MPa（增量0.01 Mpa）

 氣壓計

 刮

 刀

 類型

 和尺寸

mm

 380L或340L或280L或250L復合刮刀

 橡膠刮刀 硬度90o

 傾角

o

 60

 機構

 自由平衡

 印刷間距

mm

 -0.5～0.5mm(不含組裝公差)

 （±0.5mm增量0.1mm）

 接觸式印刷

 定位精確

μm

 ±15

 重復精度

 離

 網

 速度

mm/s

 平均運行速度：0.35～10mm/s

（增量0.01 mm/秒）

 離網參數可通過設置速度

 來進行調整。

 距離

mm

 0～3mm（增量0.1mm）

 根據印刷間距設置值有所不同

 數據存儲

 印刷條件(印刷壓力、速度、識別條件、導軌寬度、攝像頭位置等)可以存儲于硬盤。硬盤最多可存儲2,000個文件，另外還可以用USB存儲器進行存儲和拷貝。
